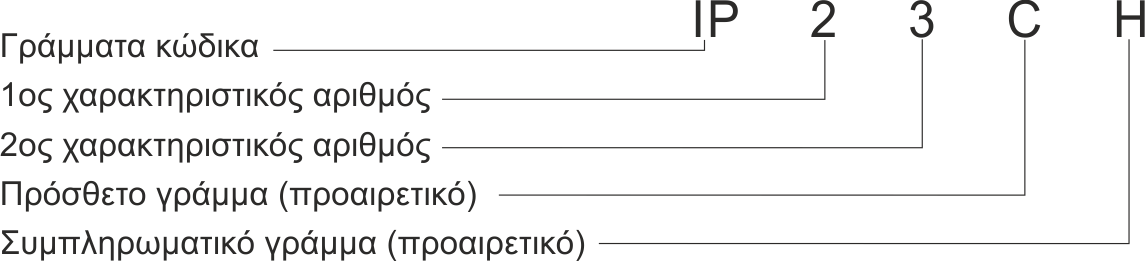

Οι μέχρι τώρα γνωστοί βαθμοί (κώδικες) για εξωτερικές επιρροές (στερεών και υγρών), καθορίζονται από τον δείκτη IP (InternationalProtection) και συμπληρώνονται από δυο πρόσθετα γράμματα, έτσι ώστε να λαμβάνουν τη γενική μορφή του σχήματος:
Όπως είναι γνωστό, ο δείκτης προστασίας IP, ο οποίος καθορίζεται από τους κανονισμούς ΕΝ 60529, χαρακτηρίζεται από δυο αριθμούς, που με τη σειρά τους σχετίζονται με εξωτερικές επιρροές, έτσι ώστε:
- ο πρώτος αριθμός από το 0 μέχρι 6, να παρέχει την προστασία ενάντια στην διείσδυση στερεών σωματιδίων, ενώ
- ο δεύτερος αριθμός από το 0 μέχρι 8, να παρέχει την προστασία ενάντια στην διείσδυση υγρών.
Οι διάφορες περιπτώσεις του βαθμού προστασίας των διάφορων ηλεκτρικών συσκευών και υλικών, από την διείσδυση στερεών σωματιδίων και υγρών, παρατίθενται στον παρακάτω πίνακα:
1οςαριθμός | Δοκιμασία προστασίας από στερεά σωματίδια | 2οςαριθμός | Δοκιμασία προστασίας από υγρά |
| ΙΡ0x | Καμιά προστασία | IPx0 | Καμιά προστασία |
ΙΡ1x | Προστασία από εισχώρηση μεγάλων σωμάτων διαμέτρου 50mm IP x1 | IPx1 | Προστασία από σταγόνες νερού |
ΙΡ2x | Προστασία από εισχώρηση μεσαίων σωμάτων διαμέτρου 12,5mm | IPx2 | Προστασία από σταγόνες υγρού με γωνία πτώσης έως 15 μοίρες |
ΙΡ3x | Προστασία από εισχώρηση μεσαίων σωμάτων διαμέτρου 2,5mm | IPx3 | Προστασία από σταγόνες υγρού με γωνία πτώσης έως 60 μοίρες |
ΙΡ4x | Προστασία από εισχώρηση μεσαίων σωμάτων διαμέτρου 1,0mm | IPx4 | Προστασία από υγρό εκτοξευόμενο από οποιαδήποτε διεύθυνση |
ΙΡ5x | Προστασία από εισχώρηση σκόνης σε τέτοια ποσότητα ώστε να προκαλέσει δυσλειτουργία του εξοπλισμού | IPx5 | Προστασία από νερό εκτοξευόμενο υπό πίεση |
ΙΡ6x | Πλήρης προστασία από εισχώρηση σκόνης | IPx6 | Προστασία από νερό εκτοξευόμενο υπό υψηλή πίεση ή από συνθήκες που συναντώνται σε κατάστρωμα πλοίου |
IPx7 | Προστασία από ασυνεχή βύθιση σε νερό | ||
IPx8 | Προστασία από συνεχή βύθιση σε νερό υπό συγκεκριμένη πίεση |
Το πρώτο πρόσθετο γράμμα προσδίδει στοιχεία για την προστασία των προσώπων ενάντια στην πρόσβαση στα επικίνδυνα μέρη του ηλεκτρικού εξοπλισμού (προστασία επαφών), και περιγράφεται στον πίνακα:
| 1ο πρόσθετο (προαιρετικό) γράμμα | |
| A | Προστασία από προσέγγιση με το χέρι |
| B | Προστασία από προσέγγιση με το δάχτυλο |
| C | Προστασία από προσέγγιση με σύρμα ή εργαλείο διαμέτρου 2,5 mm |
| D | Προστασία από προσέγγιση με σύρμα ή αγωγό διαμέτρου 1 mm |
Το δεύτερο συμπληρωματικό γράμμα προσδίδει στοιχεία και ειδικές πληροφορίες που αφορούν το υλικό, και περιγράφεται στον πίνακα:
| 2ο συμπληρωματικό (προαιρετικό) γράμμα | |
| H | Συσκευές υψηλής τάσης |
M | Δοκιμασμένος για τα επιβλαβή αποτελέσματα που μπορεί να προέλθουν από την είσοδο του νερού όταν είναι τα στρεφόμενα μέρη του εξοπλισμού (π.χ. ο στροφέας μιας περιστρεφόμενης μηχανής) βρίσκονται σε κίνηση |
S | Δοκιμασμένος για τα επιβλαβή αποτελέσματα που μπορεί να προέλθουν από την είσοδο του νερού όταν τα στρεφόμενα μέρη του εξοπλισμού (π.χ. ο στροφέας μιας περιστρεφόμενης μηχανής) βρίσκονται σε στάση |
W | Συσκευές κατάλληλες για χρήση υπό ειδικές καιρικές συνθήκες οι οποίες απαιτούν πρόσθετα χαρακτηριστικά προστασίας που αφορούν τις διαδικασίες λειτουργίες τους |
